장비통합 검색
-
시험/평가

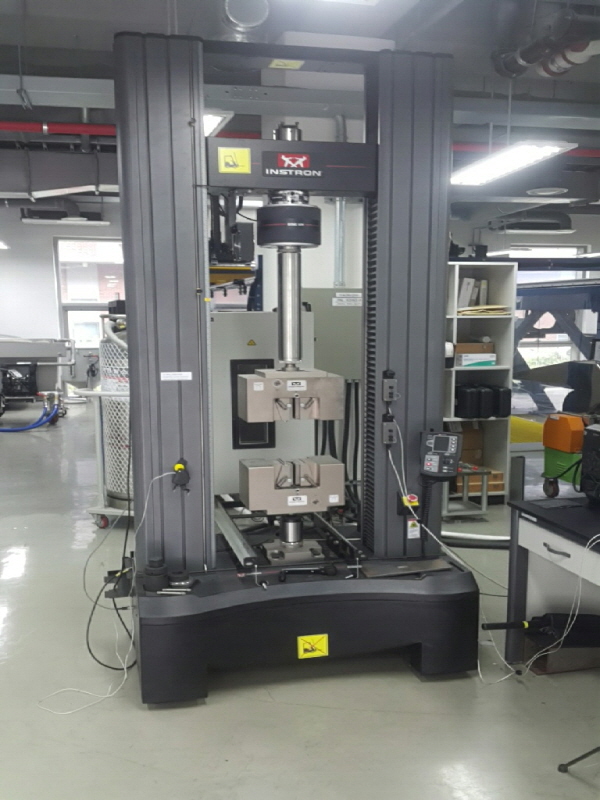

- KIST 전북분원고하중 인장시험기 (Instron 5985)
- 본 기기는 일반적인 만능시험기의 하중 범위를 벗어난 고하중의 기계적 시험이 가능하며, 빠른 시험 속도와 긴 시험거리로 다양한 시험 조건을 만족시킬 수 있음. 탄소섬유 복합소재의 고하중 하에서의 기계적 물성 평가가 가능하며, 고하 중에 노출되는 응용부품의 기계적 물성을 다양한 온도 환경 하에서 평가 가능함. 탄소섬유복합소재 구조물 중 큰 하중을 받는 시편의 기계적 물성 평가에 활용되기 때문에 탄소섬유복합소재의 중요한 최종 용도인 항공기 및 자동차 구조물에 대한 기계적 물성 평가를 가능하게 한다.
- 작성일 : 2022-07-22
- MORE VIEW
-
소재 / 성형
- KIST 전북분원탄소섬유용 흑연화로
- null
- 작성일 : 2022-07-22
- MORE VIEW
-
시험/평가
- KIST 전북분원연화온도 측정기
- null
- 작성일 : 2022-07-22
- MORE VIEW
-
시험/평가
- KIST 전북분원주사탐침현미경
- 본장비는 나노물질을 원자수준에서 모양 관찰, 물리적 특성 분석, 전자기적 특성평가가 가능한 초정밀 분석 장비입니다. Scanning probe microscopy 의 대표적인 scanning tunneling microscopy, atomic force microscopy 두 가지가 모두 1 x 10^-10mbar 부근의 ultrahigh vacuum 에서 구현이 가능합니다.
- 작성일 : 2022-07-22
- MORE VIEW
-
시험/평가
- KIST 전북분원유변물성 측정기
- 본 장비는 세계적으로 가장 많이 사용되고 있는 유변물성 측정 시험기로 다양한 유변학적 특성(shear viscosity, dynamic viscosity)을 영하 160도에서 600도까지 온도범위에서 측정가능 하며 저점도의 액체와 고점도를 갖는 고분자의 측정도 가능함
- 작성일 : 2022-07-22
- MORE VIEW
-
시험/평가

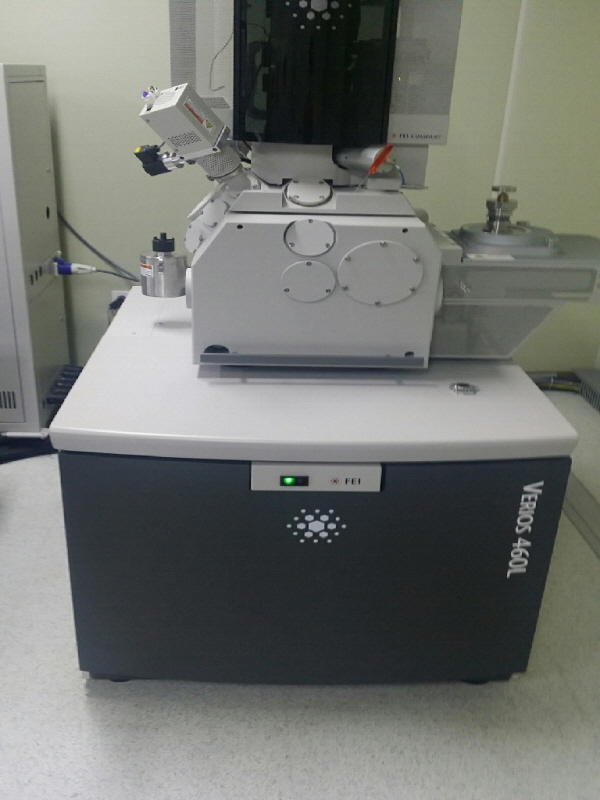

- KIST 전북분원초고분해능 주사전자현미경
- 기존의 chamber 형식과 동일하지만 quick loader를 장착하여 더욱 빠른 작업이 가능해진 SEM.다른 SEM 에서는 하지 못하는 low voltage(1kV)에서도 sample에 Damage를 덜 입히면서 분석이가능하며 low voltage(1kV)에서도 15kV와 오차범위 0.1nm의 resolution 차이를 보인다.또한 holder를 교체하여 셔틀이라는 다른 홀더로 교체하면 보통 TEM에서 볼수 있는 STEM(Scanning Transmission Electron Microscopy)을 이용하여 분석이 가능하다.
- 작성일 : 2022-07-22
- MORE VIEW
-
시험/평가
- KIST 전북분원시차주사열량법
- 특징한 개의 열용량이 큰 가열로에서 sample과 reference를 동일한 환경하에서 가열하는 방식으로 시료가 발열 혹은 흡열 반으시에 sample과 reference 사이의 온도차를 읽어 옴의 방정식을 적용함으로써 heat flow를 방식을 가지고 있으며,. 이로 인해 baseline이 안정적이므로 미세한 전이버의 발견이 용이하며, noise level이 작은 것이 장점이다. 구성 및 성능- Furance mass : Approx. . > 150Gram- Furance construction : Silver furnace constantan disk- Temp. range : -180 to 725 도- scan rates : 0.1 to 150 e도/min- Calorimetric sensitivity : 1.0 uWmpatible활용분야- 감도나 칼로리 측정범위, 기선의 재현성이 좋으며, 넓은 온도 범위로 인하여 CNT/PAN계 섬유/ Graphene 관려 ㄴ실험 수행 중 제조된 시료의 유리 전이 온도(Tg), Tm 결정화은의 열정 특성을 보다 정확하게 측정DSC는 가장 널리 쓰이는 열분석기이다. 이 기기에서 sample과 reference는 정밀하게 프로그램된 온도 변화를 받게 된다. 열전이(화학적, 물리적 변화로 인한 열의 흡수, 방출)가 발생했을 때, 같은 온도에서 sample과 reference가 균형을 맞추기 위하여 sample이나 reference에 열에너지가 가해진다. 이동된 에너지는 전이에서 방출되거나 흡수된 에너지와 정확히 같은 크기이기 때문에, 전이에너지의 열량을 직접 측정할 수 있다. DSC는 전이 엔탈피와 온도, 혹은 반응열을 직접 측정할 수 있기 때문에 종종 정량적인 분석수단으로 시차열분석으로 치환할 수가 있다. 전형적인 DSC cell은 constantan(Cu-Ni) 합금 디스크를 사용한다. 이것은 sample과 reference에 열을 전달하는 일차적인 수단으로 사용되고, 또한 온도를 감지하는 열전기적 접촉(junction) 소자이다. sample과 reference를 다른 pan에 놓고, pan은 디스크 위의 플랫폼에 올려둔다. 열은 디스크를 통하여 sample과 reference에 전해진다. sample과 reference에 흐르는 시차열은 크로멜-콘스탄탄 열전기쌍에 의해 감지된다. 크로멜-콘스탄탄 열전기쌍은 각 플랫폼 밑을 얇게 덮는 크로멜과 콘스탄탄 디스크의 접촉에 의해 생성된다. 크로멜과 알루멜 선은 얇은 판의 밑에서 연결되어서 크로멜-알루멜 열전기쌍을 이루고 이것은 sample 온도를 직접적으로 감지한다. 일정한 열계량 감도는 컴퓨터 소프트웨어에 의해서 유지되고, 용기검정계수(cell calibration coefficient)를 선형으로 유지시킨다.
- 작성일 : 2022-07-22
- MORE VIEW
-
시험/평가

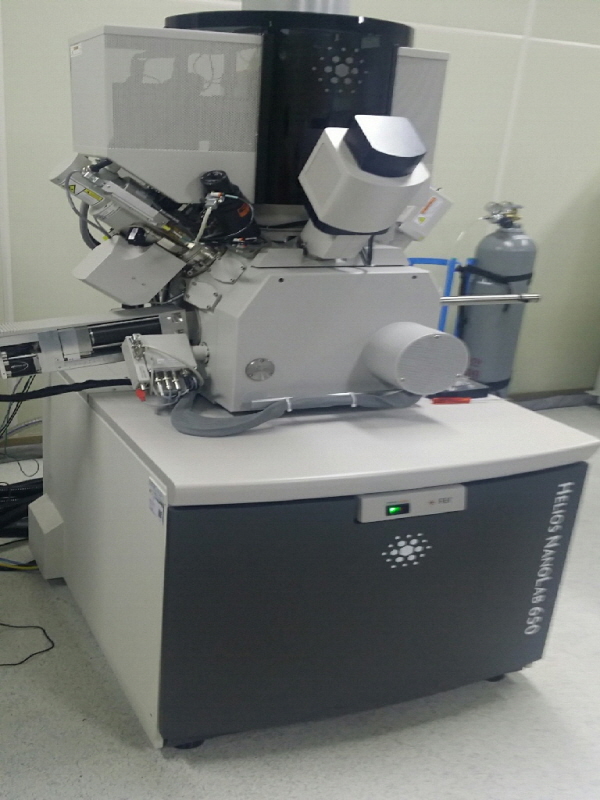

- KIST 전북분원초점이온빔 주사전자현미경
- Focused Ion Beam을 이용하여 TEM preparation 및 cross section 관찰을 위한 시편 준비를 할수 있으며 EDS와 EBSD를 동시에 이용가능하며 FIB EDAX와 EBSD를 이용하여 시편의 한가지 방향성을 알고 있다면 그 방향성에 해당하는 시편 부분을 측정하여 3D 입체 영상으로 제작하는것 또한 가능한 장비이다.
- 작성일 : 2022-07-22
- MORE VIEW
